Ajax Din holder Relay

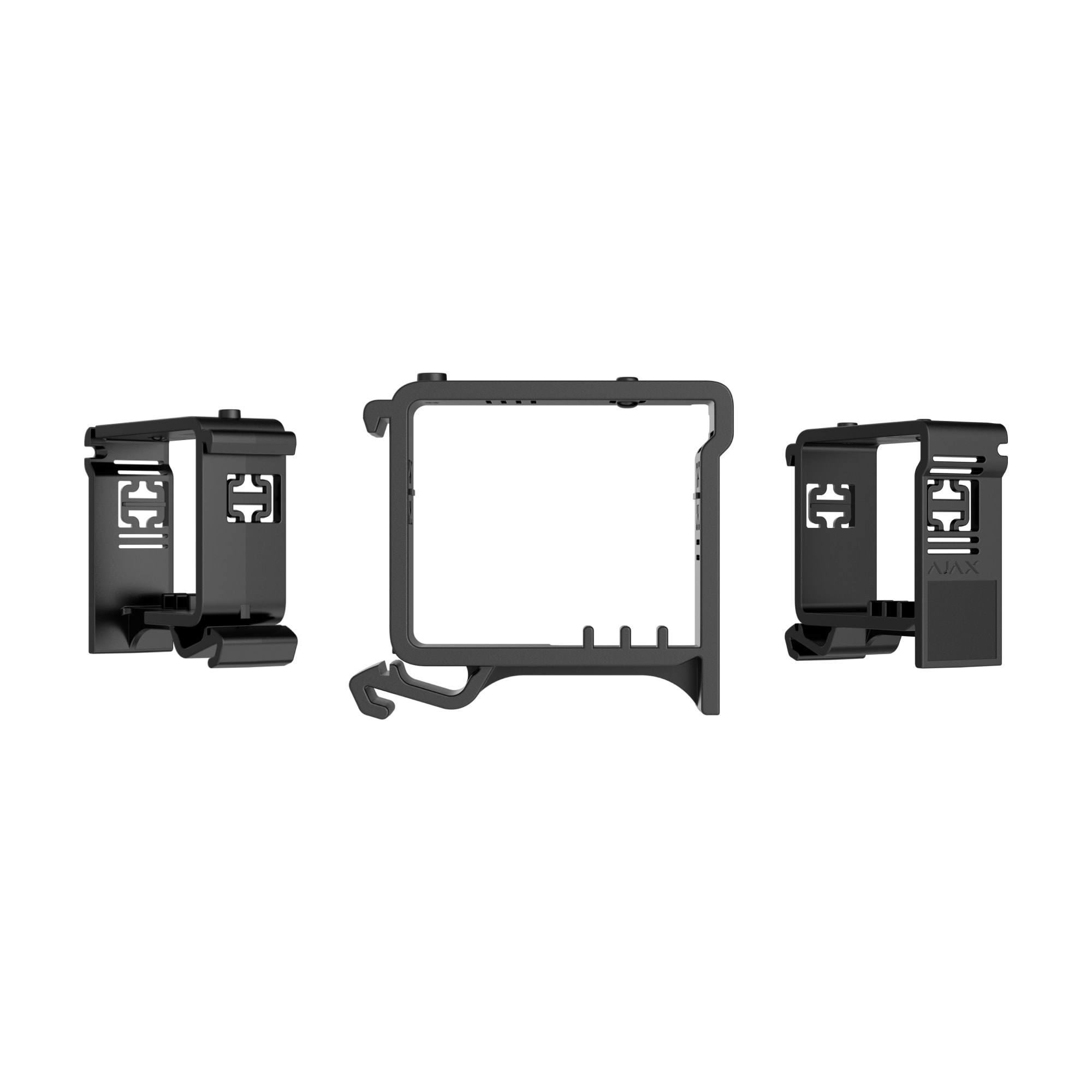

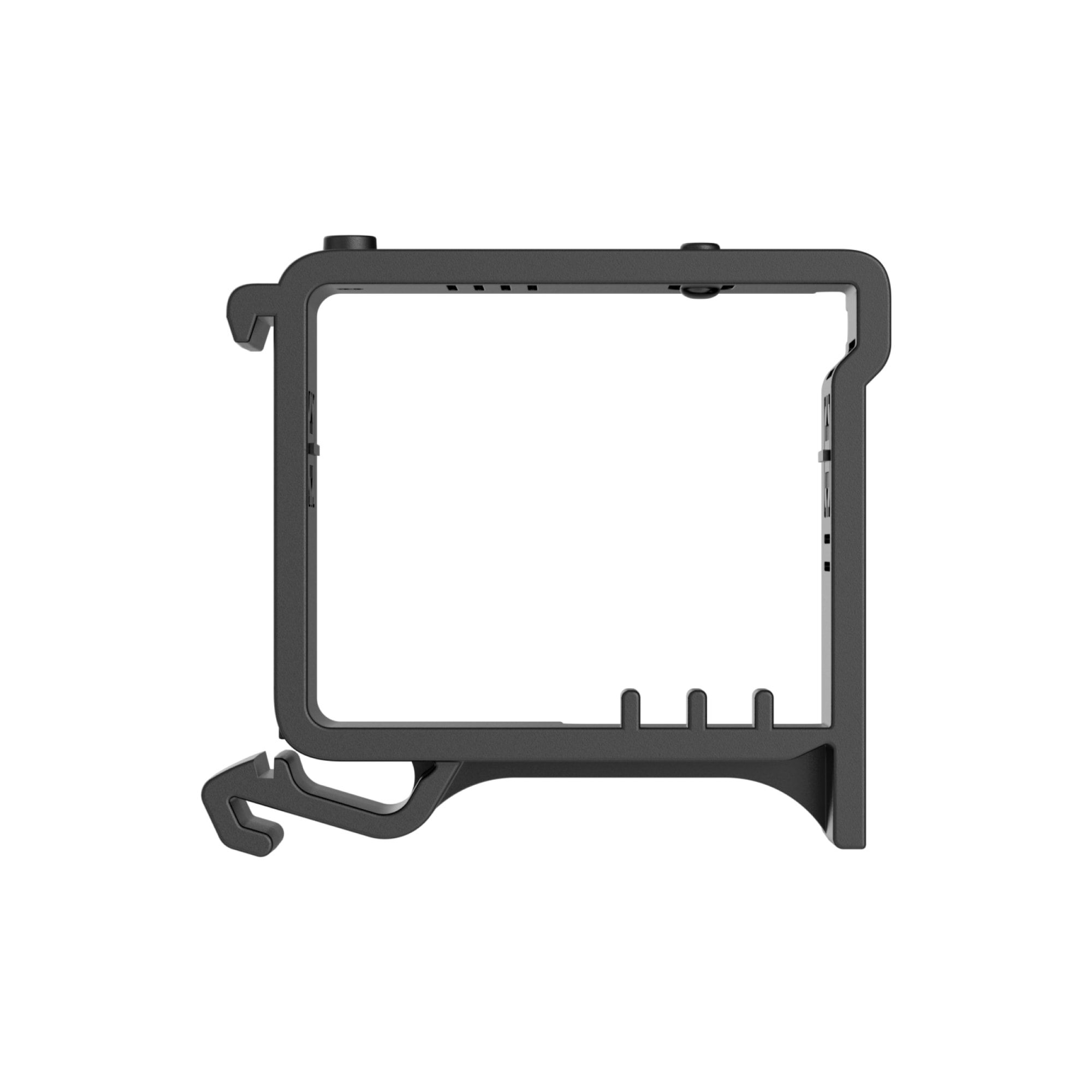

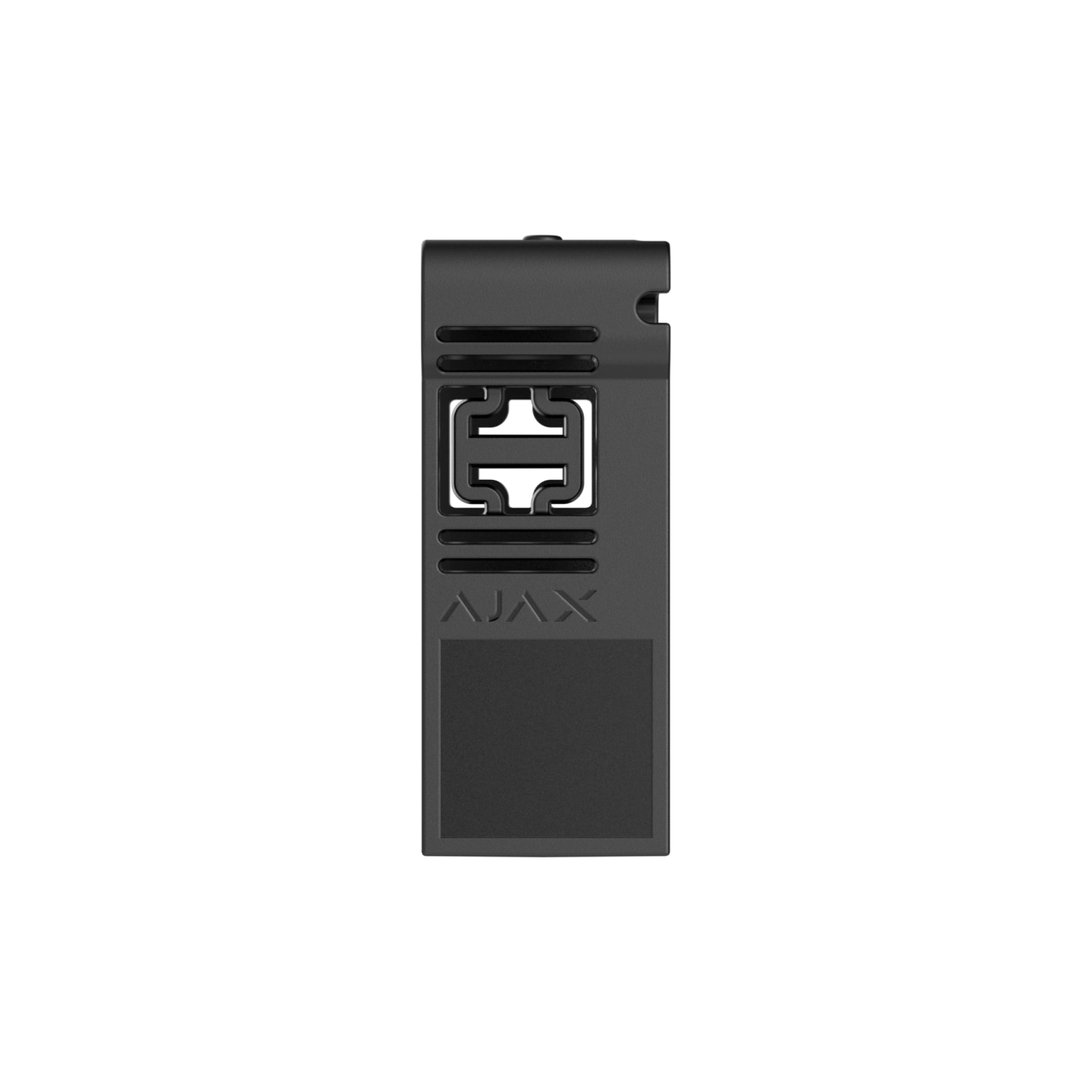

DIN Holder is de montagebeugel om Ajax Relay of WallSwitch veilig en netjes op een 35 mm DIN-rail te plaatsen. Dankzij het compacte ontwerp past de houder in een aansluitdoos, groepenkast of serverkast. De vorm volgt het relais, sluit met één klik en heeft ventilatie-openingen om warmte af te voeren. Stickers helpen bij het markeren van het aangesloten apparaat of circuit. Handige extra’s: een ingebouwde knop voor handmatige bediening van het relais (ook handig bij testen) en een behuizingsbreedte die aansluit bij een enkelfasige automaat voor een strak geheel in het paneel.

Belangrijke gegevens

• DIN-rail: 35 mm, montage zonder gereedschap (scharnierend)
• Afmetingen: 52 × 41 × 18 mm
• Gewicht: 9 g
• Materiaal: polycarbonaat
• Bedrijfstemperatuur: –25 °C tot +60 °C
• Relatieve luchtvochtigheid: tot 75%
• Kleur: zwart
• Indicatieve levensduur: 10 jaar

Werking

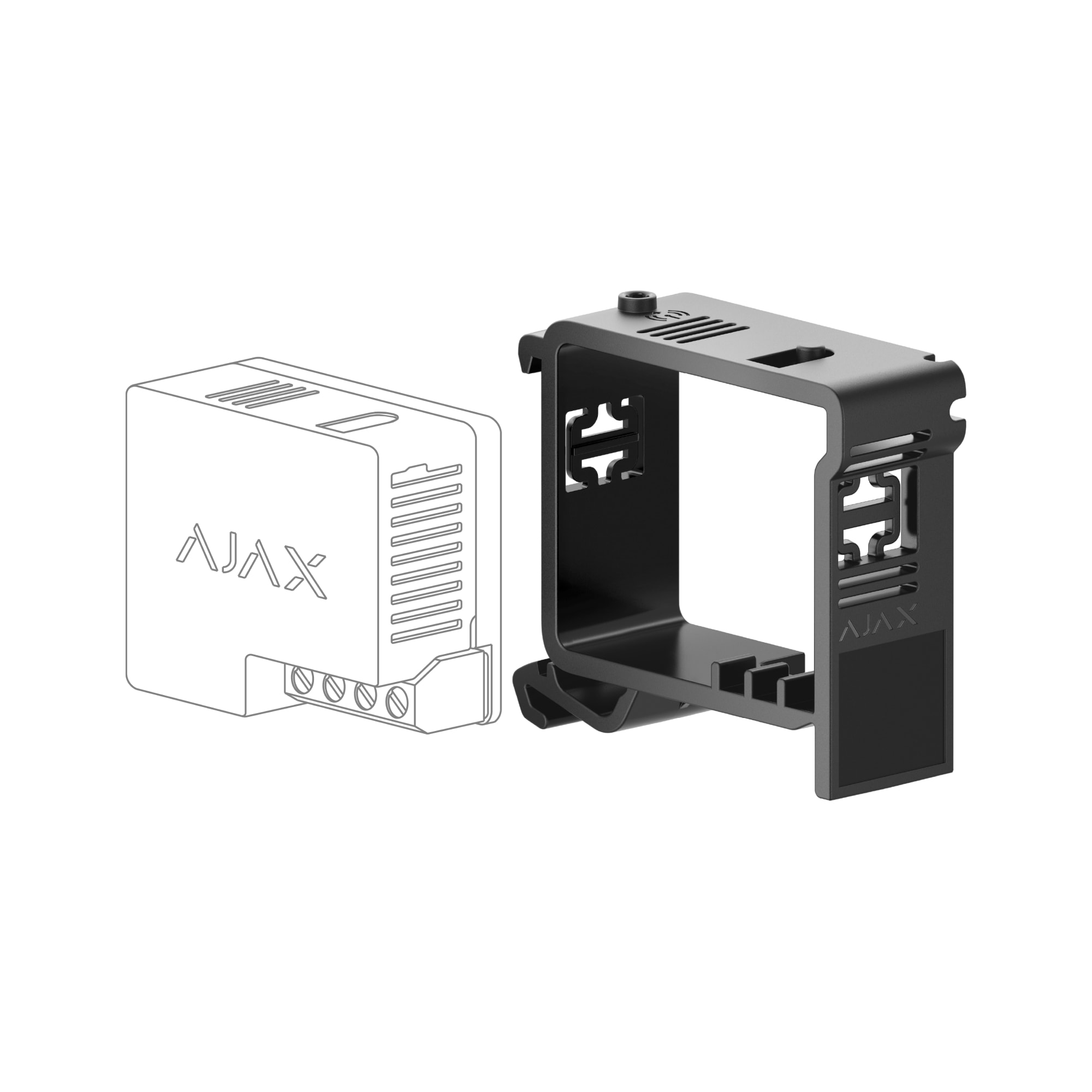

De houder vergrendelt Relay of WallSwitch stevig op de rail en laat lucht circuleren via de openingen, zodat het relais betrouwbaar blijft functioneren bij hogere omgevingstemperaturen. De frontknop maakt het mogelijk om de voeding handmatig te schakelen (bijvoorbeeld voor service of test), zonder de app te gebruiken.

Compatibiliteit

Compatibel met Ajax Relay Jeweller en Ajax WallSwitch Jeweller.

Toepassingen

Voor montage in elektrische verdeelkasten, serverkasten en aansluitdozen waar een nette DIN-rail-installatie gewenst is, inclusief duidelijke circuitmarkering met stickers.

Installatie

Klik de houder met de scharnieren op de 35 mm DIN-rail en plaats het relais in de behuizing; gereedschap is niet nodig. Controleer na montage de mechanische vergrendeling en, indien gebruikt, de werking van de handmatige schakelaars.
